OPGW ZB Anti Twist futótábla

A kínai LIngkai-ban gyártott OPGW ZB Anti Twist futótábla egy speciális eszköz, amelyet elektromos átviteli rendszerekben használnak egy optikai földelővezeték támogatására és vezetésére, amely kommunikációs áramkörként is szolgál. Úgy tervezték, hogy minimálisra csökkentse az OPGW-ben a normál működés során előforduló csavarodást és oszcillációt.

Kérdés küldése

termékleírás

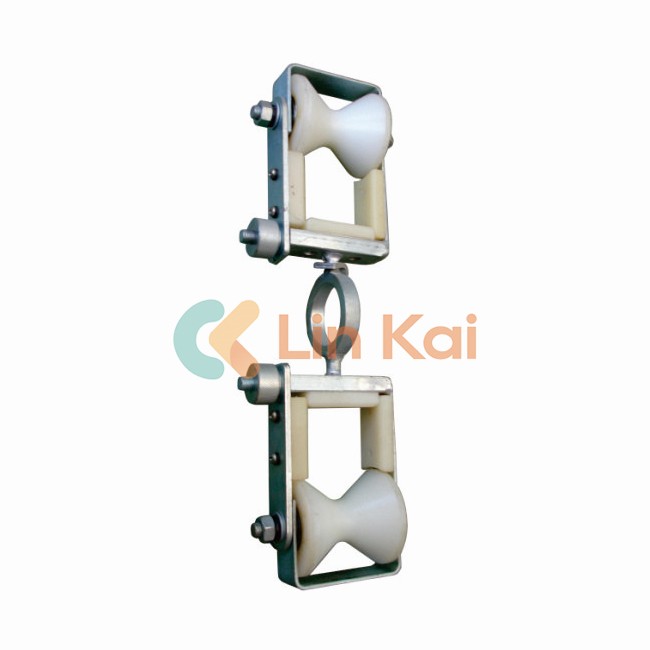

A Lingkai strapabíró OPGW ZB Anti Twist futótáblája, az OPGW Head Running Board névre hallgat, az OPGW kábel húzására szolgál a felsővezetéken. Az OPGW ZB Anti Twist futótábla két acél ellensúlyból áll, hogy elkerülje az OPGW kábelek megcsavarodását a felfűzési műveletek során. Optikai kábelek felfűzésére használják. Ezzel a szerszámmal meg lehet akadályozni a kábel spirálozását. Közvetlenül az OPGW kábel fejére kell felszerelni, 2 méteres távolsággal 2 db készülékhez. Ezeket a húrozó eszközöket az OPGW fejlapok száloptikai kábelek felfűzésére használják; kifejezetten a húzókötél száloptikai kábellel való összekötésére szolgálnak. Ezzel a szerszámmal megakadályozható a kábel spirálozása.

OPGW ZB Anti Twist Running Board (counter weight device)

Cikkszám	Modell	Névleges terhelés (KN)	Csavarodásgátló nyomatékerő (N.m)	OPGW mérettartomány (mm)	Teljes súly (kg)
20118	ZB1	20	32	11-16	2 x 12,5

Az OPGW ZB Anti Twist futótábla és a földelő vezeték hálós csatlakozóinak paraméterei

Egyfejes cikkszám.	Kétfejű cikkszám.	Modell	Kábel átmérője (mm)	Terhelés (KN)
Védővel	védővel	Modell	Kábel átmérője (mm)	Névleges	Szünet
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S)-1.5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2.5	F 18-22	25	75

Az OPGW ZB Anti Twist Running Board hálós csatlakozóaljzatai és a földelő vezeték az OPGW vagy GSW megfogására szolgál a vonalláncolási műveleteknél. A hálóhüvelyes csatlakozások nagy szilárdságú horganyzott acélhuzalból készülnek, nagyon lágyan fonva, és alumínium védőhüvellyel és rézhüvellyel préselik. A hüvely megvédheti a vezetőt, és megakadályozhatja, hogy az OPGW feje megsértse a hálós foglalat csatlakozásait.
